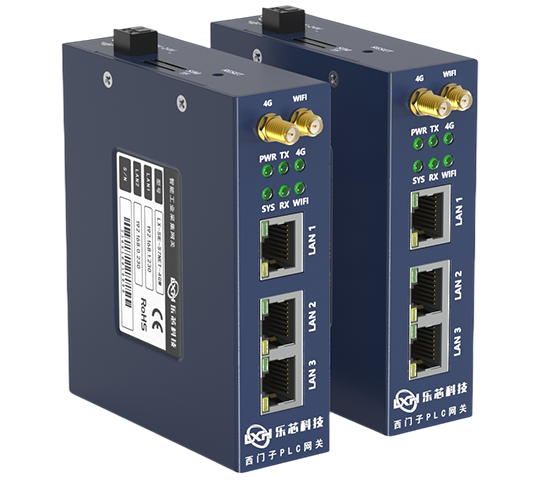

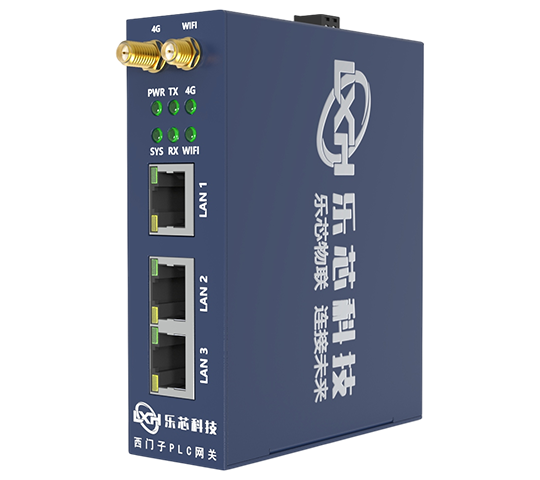

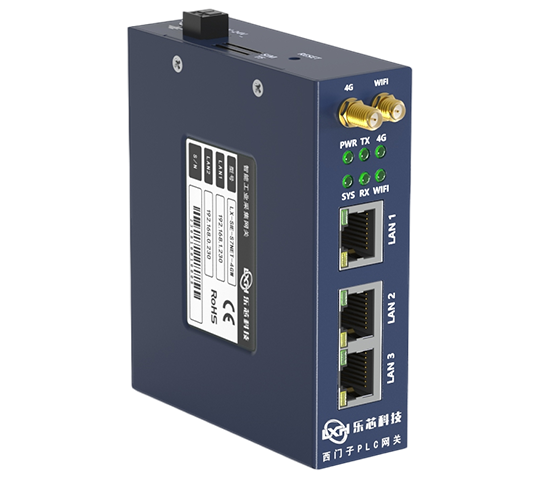

Siemens（西门子）PLC网关

供电电压

DC:5~24V

功耗

5W

IO 接 口

DI

3路，开关量采集，湿接点输入（5V-36V）

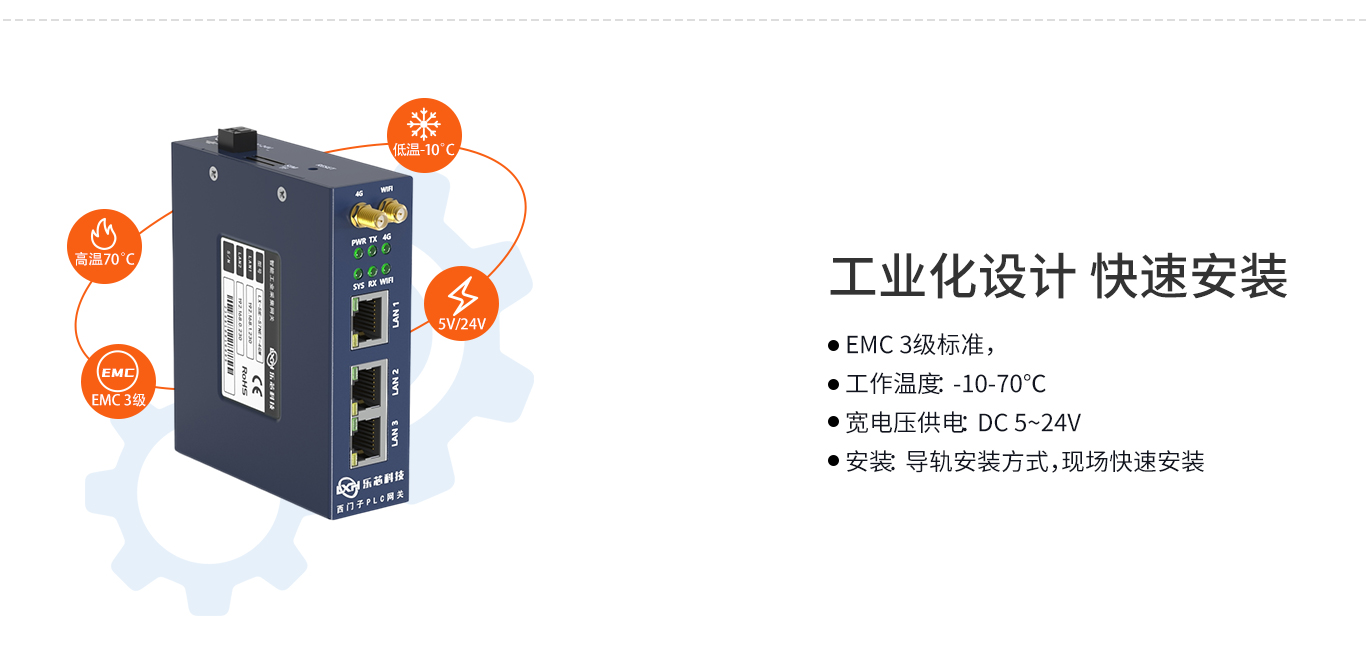

结 构

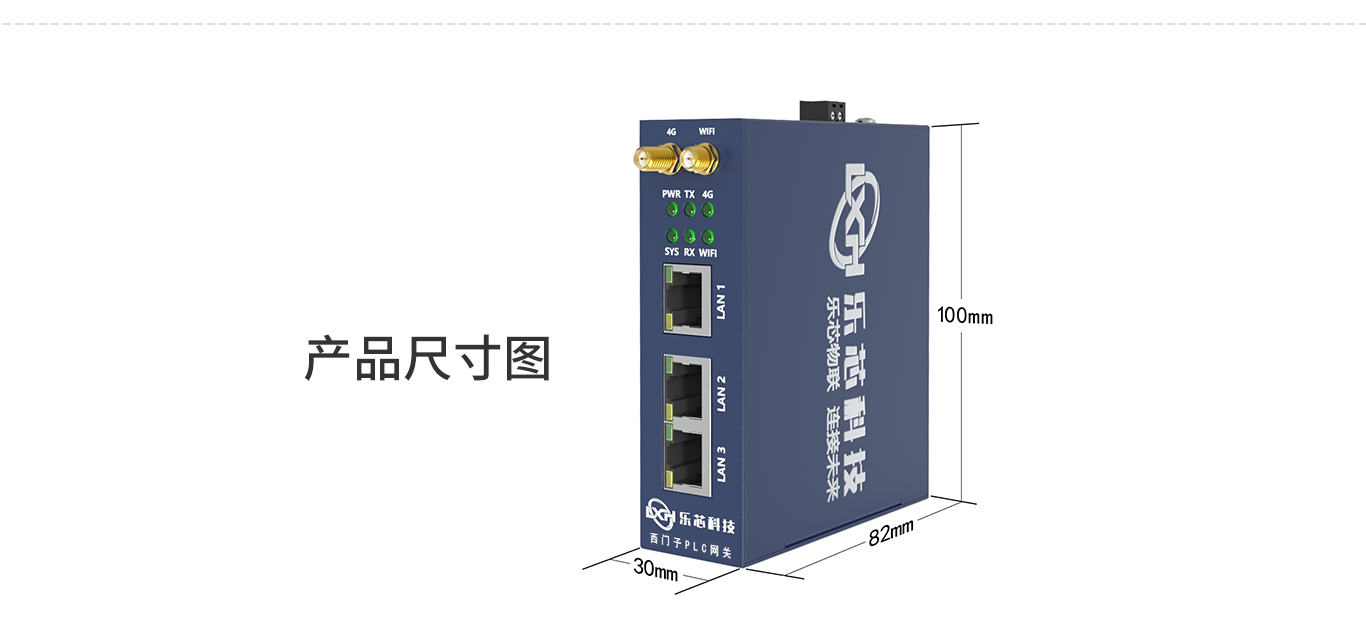

尺寸

100x 82 x30 (mm)

安装方式

导轨

工作温度

-20～60℃

防 护

静电

IEC61000-4-2，Level 3，class B，接触放电6KV,空气放电8KV

浪涌

IEC61000-4-5，Level 3，class B，电源回路共模2KV,差模1KV，信号回路1KV

脉冲群

IEC61000-4-4，Level 3，class B，电源回路2KV，信号回路1KV

指 示 灯

供电

PWR,上电亮起，断电熄灭

工作

SYS, 设备正常工作时，1s闪烁一次

4G网络

LED灯快速闪烁：4G网络连接正常

LED慢闪且长亮：SIM卡已连接但网络未连接

LED慢闪烁且长灭：为SIM卡未正确连接或未注册成功

LED不亮：4G模块未供电或模块未启动成功

数据

TX, RX串口有数据通信绿灯快速闪烁，无数据通信熄灭

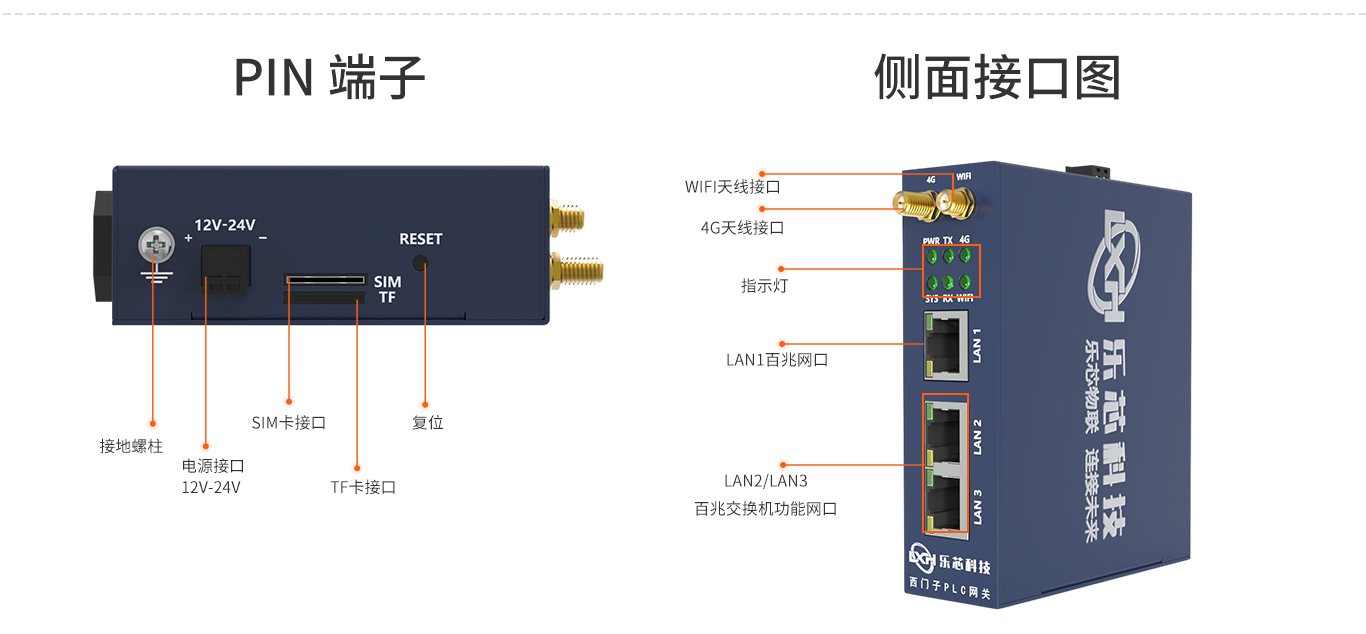

网 口

标准

10M/100M，RJ45， MDI/MDIX自切换

数量

3*LAN（LAN2与LAN3是交换机功能）

LAN1 IP

默认：192.168.1.230

LAN子网掩码

默认：255.255.255.0

DHCP服务

支持

LAN2 IP

默认：192.168.0.230

LAN子网掩码

默认：255.255.255.0

DHCP服务

支持

WIFI

支持802.11b/g/n

天线

2.4G WIFI吸盘天线

距离

空旷地带100m（现场环境需要实测）

蜂 窝

LTE Cat 4

4G/3G/2G全网通，上行100M，下行150M

LTE Cat 1

4G/3G/2G全网通，上行5M，下行10M（默认选配）

SIM

SIM为外置卡，Micro SIM标准

天线

SMA-F 吸盘天线

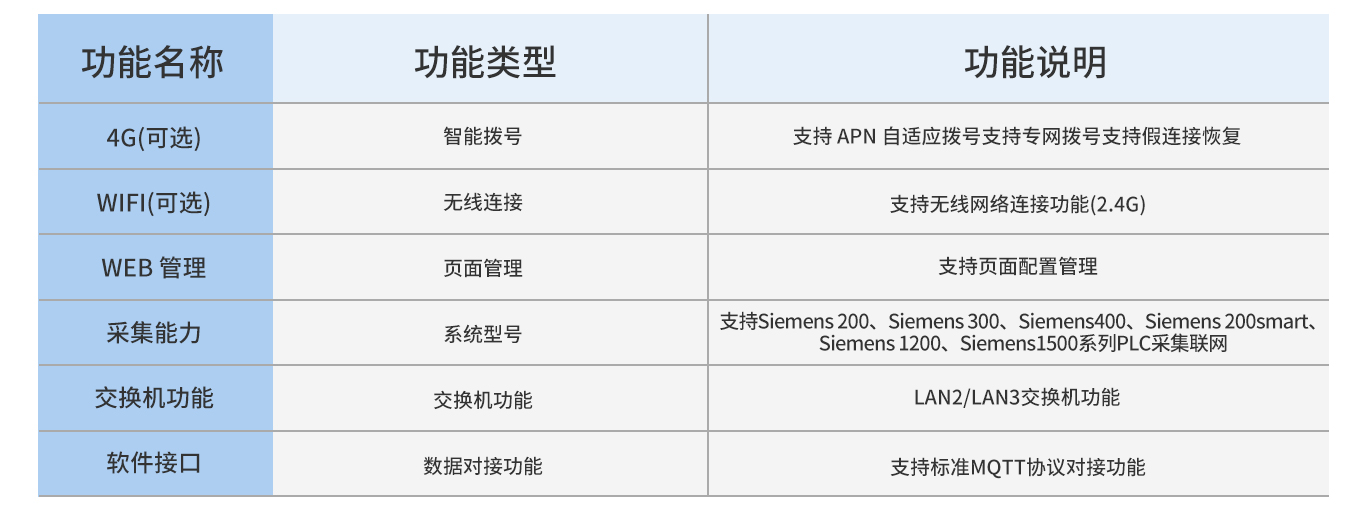

软 件

网络协议

ICMP,IPv4,IP,ARP,TCP,UDP,DHCP,DNS,HTTP,MQTT,SNMP

参数配置

内置Web

边缘网关

支持主动采集，分组上报，边缘计算，2000+点位，自定义Json上报模版

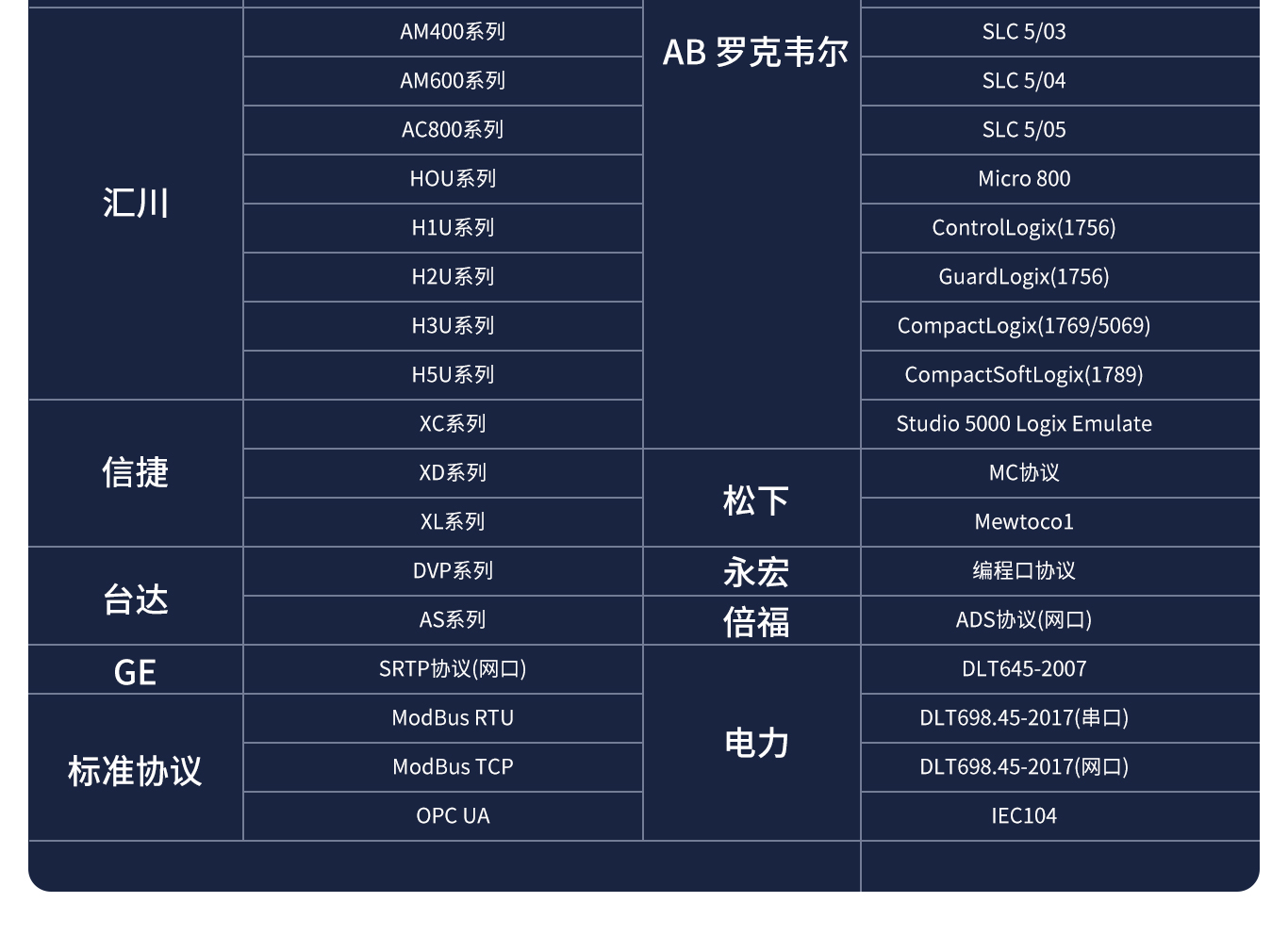

采集协议

标准Modbus RTU/TCP，多种主流PLC Modbus RTU/TCP协议

协议转换

支持Modbus RTU/TCP,OPC UA，快速实现采集设备点表

通信链路

支持TCP/UDP/HTTP/MQTT协议，支持SSL加密

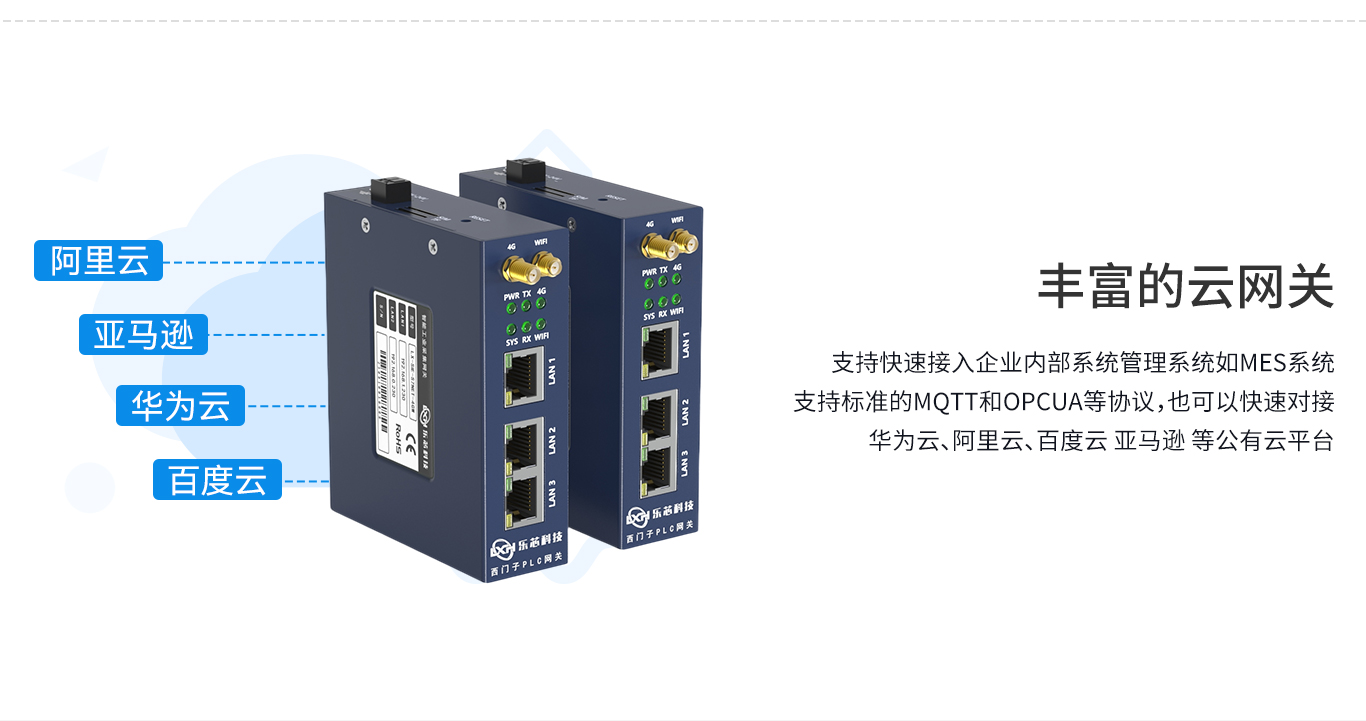

快速上云

支持华为云阿里云，百度云，根云，汉云，亚马逊等平台的快速接入，直接接入有人云

*VPN

OpenVPN

时间校准

支持NTP，浏览器时间同步和手动设置，支持时区设置
